Produkt-Details
Herkunftsort: China
Markenname: Friendship Machinery
Zertifizierung: CE, ISO
Modellnummer: GSD-REIHE
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Verpackung Informationen: Standard-Paket
Lieferzeit: 30 Werktage nach Anzahlung

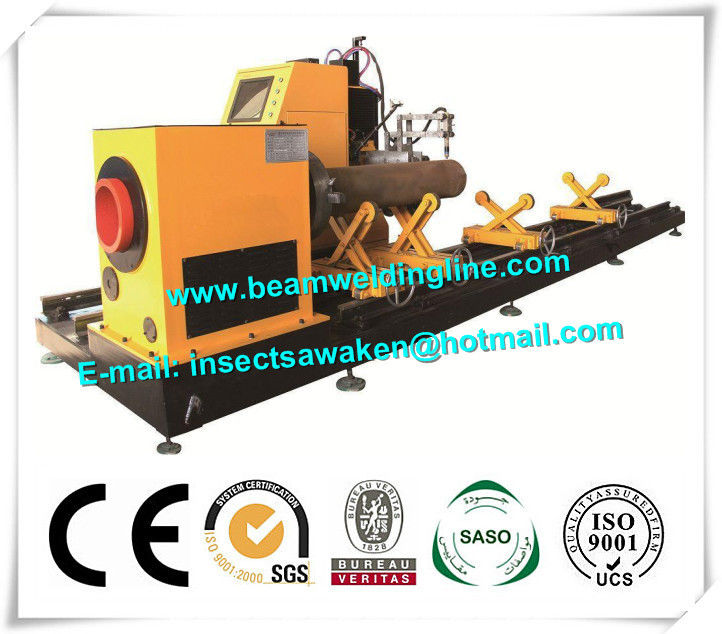

Überziehen Sie Plasmaschneiden-Maschine hohes Precission der Abkantmaschine-/CNC
1. Unterweisen Sie Einleitung
a. Kr-Reihe CNC-Rohrschnittschneidemaschine ist eine Kreuzung an den Rohrenden für Ausrüstung der automatischen Berechnung und des Ausschnitts.
b. Die Schneidemaschine kann im Schiffbau, Bau, Erdölchemikalie, Maschinerie, Metall weit verbreitet sein und andere Industrien leiten strukturelle Teile durch Rohre.
c. Sie müssen gerade unsere gegenseitige Zusammenarbeit des Radius des Rohres, des Schnittwinkels und anderer Parameter eintragen, schneidet die Maschine automatisch schneidenes Leitungsrohr, schneidene Löcher und schweißende Nut, benötigt nicht mehr das polierte Handbuch.
2. Prozess der Ausrüstung
a. Programmierung: direkt auf der Maschine oder Offlinedem texteditorprogramm, schneiden unter Verwendung der Menü-ausgewählten Eingabeparameter wie Durchmesser, Wandstärke, Abweichungsausgleichsdaten des abgeschrägten Winkels 3/12. die gleiche Zeit kann wie nahtlose Verbindung STCAD durch andere Berufs-Software verwendet werden.
b. Setzen Sie das Rohr: der cooperater Anfang ein Programm von der Maschine im Netz, setzen das Rohr mit einem anhebenden Werkzeughalter.
c. Gerade messen: Bedienungsfehler mit dem Handhebel, zum des Niveaus des Sitzrohrs entsprechend dem Rohrdurchmesser zu justieren.
d. Rohrblockierung: mit justierbarem Kiefer schließt selbstzentrierende Klemme den Rohrdurchmesser zu.
e. Fangen Sie an zu schneiden; setzen Sie den Ausschnittkopf zu den Rohrenden, das Gerät wird automatisch programmiert, um das folgende geschnittene automatisch zu lokalisieren, bis, um den ganzen Schneidvorgang abzuschließen.
3. Produktionsfaktoren
|
Nein. |
Einzelteil |
Anmerkung |
|
1 |
Fabrikstandort |
Zement |
|
2 |
Energiekapazität |
Nicht kleiner als 15KVA |
|
3 |
Leistungsbedarf |
● 3*380V±10%/50HZ, 220V±10%/50Hz ● die Spannung mit drei Phasen kleiner als ±5%, drei Phasen treiben Unausgeglichenheit weniger als 2,5% an |
|
4 |
Brennschneidengasanforderungen |
● Gas-Art: Acrylsauererdgas des Propanacetylens ● Gasdruck 0.05-0.1MPa ● Ausschnitt-Sauerstoffdruck von 0.5-0.8MPa ● heizen Sauerstoffdruck 0.4-0.6MPa vor |
|
5 |
Druckluftversorgungsbedarf |
● Versorgungskapazität: 0,9 m3/min ● Versorgungsdruck: 8,3 kg/cm |
|
6 |
Plasmaquellarbeitsgas und -vorlage Gas |
Luft, Sauerstoff |
|
7 |
Ausschnittrohr |
Glatt, flach, ist rol ing Uniform, ovale Abweichung kleiner als 5mm im Durchmesser, alle entsprechend Iso-Normen |
4. Produktbeschreibung u. bewegliche Achse
|
Nein. |
Einzelteil |
Spezifikation |
|
1 |
Schnittdurchmesser |
60-600mm |
|
2 |
Abgeschrägte Stärke des Plasmas |
Abschrägung von 1-17mm |
|
3 |
Quelle |
Flamme |
|
4 |
Ausschnittstärke des Rohres |
60mm |
|
5 |
Gültige Schneidlänge |
6000mm |
|
6 |
Anforderungen des Winkels |
≤1% |
|
7 |
Schnittgeschwindigkeit |
10-2000mm/min |
|
8 |
Bewegliche Geschwindigkeit |
10-6000mm/min |
|
9 |
Schneidbrennerstrahlungswinkel der Achse |
Grad α=±45 |
|
10 |
Schneidbrennerstrahlungswinkel des Durchmessers |
Grad β=±45 |
|
11 |
Kann Höchstgewicht des Rohres schneiden |
21tons |
|
|
