WC67Y-100Tx2500 NC hydraulische Presse-Bremse, hydraulische verbiegende Maschine für Platte
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xStahlplattenmaterial | Q235A | Regler | E21 |
---|---|---|---|
Stahlblechstärke | 450N.m | Dichtungsring | Valqua, Japan |
Formmaterial | T8 | Elektrische Komponenten | Schneider oder Siemens |
Markieren | Hydraulische scherende Maschine CNC,verbiegende Maschine des Blechs |

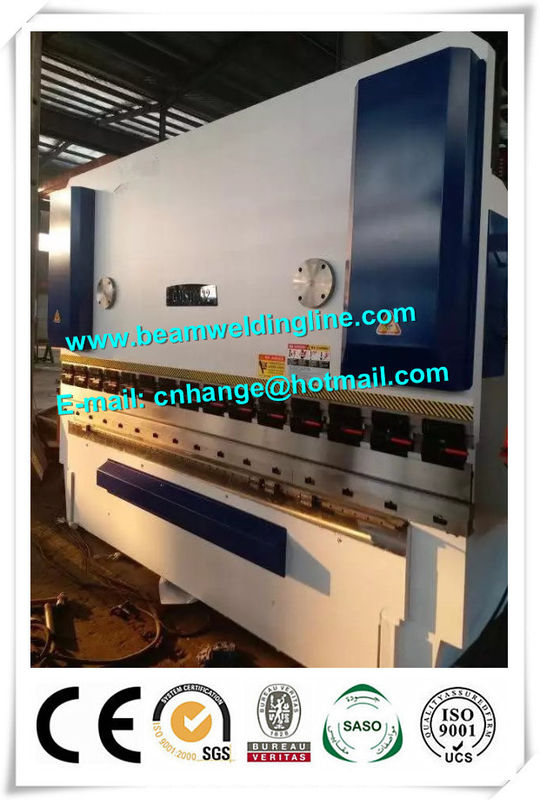

WC67Y-, 100 hydraulische Presse-Bremsmaschine t 2500 NC
1. Technische Parameter
Modell | Einheiten | WC67Y-100T/2500 | |
Verbiegende Stärke des Maximums | Millimeter | 6 | |
Die verbogene Stahlblechstärke | N/mm2 | 450 | |
Nenndruck | kN | 1000 | |
Worktablelänge | Millimeter | 2500 | |
Der Abstand zwischen Senkrechten | Millimeter | 2005 | |
Bügeltiefe | Millimeter | 400 | |
Ramanschlag | Millimeter | 120 | |
Höhe der maximalen Öffnung | Millimeter | 385 | |
Zahnradpumpe | Modell | / | CP0-20-P-10R |
Fluss | L/min | 20 | |
Druck | MPa | 31,5 | |
Ramgeschwindigkeit | Entladen | mm/s | 60 |
Arbeit | mm/s | 8 | |
Rückkehr | mm/s | 70 | |
Funktionsdruck des Hydrauliksystems | Mpa | 26 | |
Hauptleistungsstärke | Kilowatt | 7,5 | |
Nettogewicht | Kilogramm | 5800 | |
Gesamtausmasse | Millimeter | 2600*1480*2200 |
2. Die Gerätstruktur und -charakter
● Ramteil
Hydraulische Presse-Bremsmaschine des Antriebs WC67Y-100/2500 E21 NC, RAM-Teil besteht RAM, Zylinder und aus dem mechanischen Block, der Struktur einstellt. Die linken und rechten Zylinder, die auf dem Rahmen, Hydrauliksystem-Antriebskolben geregelt werden, holen RAM, um hoch- und runterrückzuen.
● Worktableteil
Knöpfen Sie Steuerung der Worktable auf der Front von ihr, bewegen sich Motorantriebrückseitenmessgerät vorwärts und und Ziffernanzeige die Bewegung, Reiseschalter zurück, um die Front und die hintere Position zu begrenzen. Es ist einfach, es zu benützen.
● Rückseiten-Messgerätteil
Hinteres Messgerät nimmt Bewegungsgetriebe, fahren synchrone Bewegung der Kugelumlaufspindel der hohen Präzision zwei durch Kettenrad, die Kontrollsystemanzeigen der Anforderungswert an.
● synchrones System
Synchrones System dieses Gerätes besteht aus der axialen Drehung, Schwingarm. Die Struktur ist einfach, Fähigkeit ist stabil und zuverlässig, mit hoher synchroner Genauigkeit, nach justieren Sie mechanische Blockgeschwindigkeit durch Bewegungsgetriebe, die Kontrollsystemanzeigen der Wert.
● Kraftübertragungssystem
Zu nimmt Kugelumlaufspindel und Führungsschiene der hohen Präzision, mit der Wiederholungspositionierung der hohen Genauigkeit, schneller Geschwindigkeit und langem Leben an.
